Cours 02 - Notions de réseautique

Table des matières

Cas 1 : Deux postes
→ Branchement direct entre deux cartes réseau avec un câble, sans autre équipement.

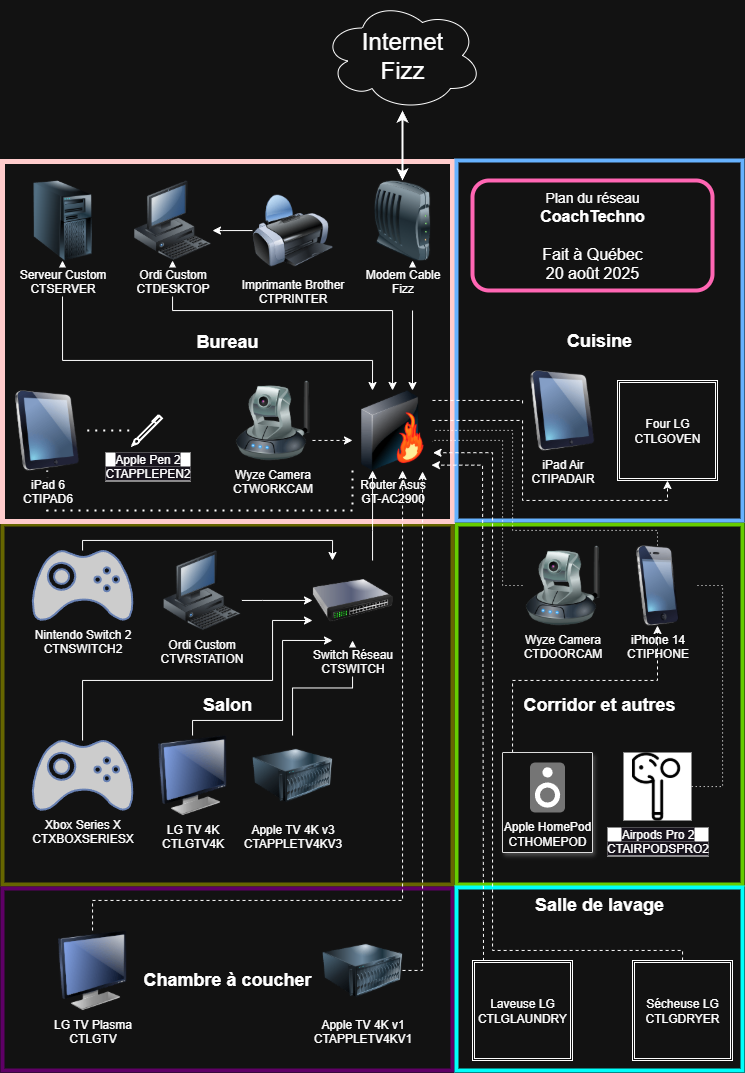

Cas 2 : Plusieurs postes
→ Nécessité d’utiliser un équipement comme un concentrateur (hub) ou un commutateur (switch).

Services centralisés sur des postes appelés serveurs : partage de données, périphériques, stockage sur disque, etc.
Les postes qui bénéficient de ces services se nomment clients.
Un poste serveur doit posséder un système d’exploitation serveur (ex. Windows Server 2012, Novell NetWare, Unix…).
Un serveur est généralement plus puissant (plus de mémoire vive et disque).
Un poste serveur peut offrir plusieurs services.
Un serveur n’est pas nécessairement un poste physique mais plutôt un service réseau.
On peut avoir plusieurs serveurs logiciels sur un seul serveur matériel (ex. notion de serveur virtuel).

Répéteur (repeater)
- Corrige, amplifie et répète un signal.
- Limite de câble à paires torsadées : 100 m.
- Pour Ethernet, pas plus de 4 répéteurs sur un même segment (sinon détection tardive de collision impossible, \~2 microsecondes).
Concentrateur (hub)
- Répéteur multi-port.
- Répète le signal sur tous les ports sauf la source.
- Un seul domaine de collision.
- Divise la bande passante.
- Actif : amplification du signal.

Pont (bridge)
- Relie 2 segments de réseaux.
- Un domaine de collision par segment.
- Filtre le trafic entre segments grâce à une table d’adresses MAC.
Commutateur (switch)
- Pont multi-port.
- Filtre le trafic pour chaque port.
- Un domaine de collision par port.
- Garantit la bande passante sur chaque port.
- Peut isoler des groupes de ports (VLAN).
- Possède plusieurs outils de gestion.

Routeur (router)
- Relie différents réseaux.
- Sélectionne le meilleur chemin.
- Segmente en domaines de diffusion.
- Peut ajouter de la sécurité et des services réseau.
