Cours 04 - Adressage & acheminement des données]

Table des matières

Objectifs

Déroulement

Retour sur l'exercice 02

reseaux_exer02-01_solutions.docx
reseaux_exer02-02_solutions.docx

Présentation Protocoles TCP/IP

À télécharger: reseaux_pres04.pptx
Vidéo de la présentation

Adresse MAC

Comme expliqué dans la présentation, une adresse MAC (Media Access Control) est un identifiant unique attribué à chaque carte réseau (ou interface réseau) d'un appareil connecté à un réseau. Elle est utilisée pour assurer l'identification et la communication entre les appareils au niveau le plus bas du modèle OSI, la couche "Liaison de données" (couche 2).

  1. Format de l'adresse MAC : une adresse MAC est composée de 48 bits (6 octets) et est généralement représentée sous forme hexadécimale, par exemple 00:1A:2B:3C:4D:5E.

  2. Structure de l'adresse MAC : les trois premiers octets identifient le fabricant de l'appareil (ce que l'on appelle l'Organizationally Unique Identifier, ou OUI), tandis que les trois derniers octets sont un identifiant unique pour l'appareil fabriqué.

  3. Utilisation dans les réseaux : les adresses MAC sont utilisées pour acheminer les données entre appareils sur un même réseau local (LAN). Lorsqu'un paquet de données est envoyé, l'adresse MAC de destination est vérifiée pour s'assurer qu'il parvient au bon appareil.

  4. Caractère unique et permanent : contrairement aux adresses IP, qui peuvent changer selon la configuration réseau, les adresses MAC sont gravées directement sur la carte réseau de l'appareil par le fabricant et ne changent pas.

IMPORTANT: Sur Wi-Fi, les OS modernes peuvent randomiser la MAC pour la vie privée ; elle n’est donc pas toujours “permanente”.

Pour illustrer ça un adresse MAC est comme une "plaque d'immatriculation" unique pour chaque appareil connecté à un réseau, permettant de garantir que les données sont envoyées au bon destinataire au sein du réseau local.

Sources: Article plus complet

Code de fabricant MAC

Plus d'informations et outil

Adresses IP

IP Version 4 (IPV4)

IP Version 6 (IPV6 ou IPng (next génération))

Plages d’adresses

Les plages d’adresses suivantes sont réservées pour un usage privé et non routable sur Internet

La plage d’adresses 169.254.0.0 /16 est utilisée pour l’auto configuration sur PC et MAC pour usage local lorsqu’aucune adresse n’a pu être attribuée. Il s’agit d’un protocole électif nommé « Automatic Private Internet Protocol Addressing » (APIPA)

Par exemple, l’adresse 192.168.1.0 /24 représente un réseau

Normalement, on utilise la première adresse de la plage pour la passerelle par défaut (pas obligatoire)

Si on a l’adresse d’un hôte et qu’on effectue l’opérateur ET avec le masque de sous-réseau, on obtient l’adresse de réseau

Numéros de port

Les ports dans un réseau sont un peu comme imaginer différentes portes dans un bâtiment, chacune menant à une pièce spécifique. Les ports sont des canaux virtuels que les ordinateurs utilisent pour envoyer et recevoir différentes sortes d'informations. Les ports sont un concept couche Transport (TCP/UDP)

Dans un ordinateur, il y a beaucoup de programmes qui veulent communiquer avec d'autres ordinateurs ou services sur Internet, comme les pages web, les e-mails, les jeux en ligne, etc. Les ports sont comme des numéros de salle pour ces programmes, indiquant où les informations doivent aller.

Chaque ordinateur a des milliers de ports, numérotés de 0 à 65535.

La base

Les numéros de port sont divisés en trois plages :

LES NUMÉROS DE PORT NON AFFECTÉS NE DOIVENT PAS ÊTRE UTILISÉS. L'IANA ATTRIBUERA
LE NUMÉRO DU PORT APRÈS L'APPROBATION DE VOTRE DEMANDE

NUMÉROS DE PORT BIEN CONNUS

Les ports bien connus sont attribués par l'IANA et sur la plupart des systèmes peuvent
être utilisé uniquement par des processus système (ou racine) ou par des programmes exécutés par
utilisateurs privilégiés.

Les ports sont utilisés dans le TCP [RFC793] pour nommer les extrémités de logique
connexions qui portent des conversations à long terme. Dans le but de
fournissant des services à des appelants inconnus, un port de contact de service est
défini. Cette liste spécifie le port utilisé par le processus serveur comme
son port de contact. Le port de contact est parfois appelé le
"port bien connu".

Dans la mesure du possible, ces mêmes affectations de port sont utilisées avec le
UDP [RFC768].

La plage des ports attribués gérés par l'IANA est de 0 à 1023.
Liste complète ici

Acheminement des données

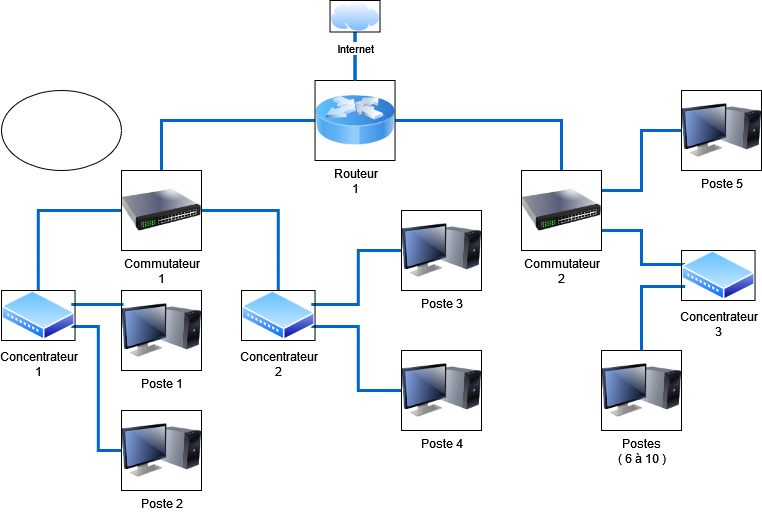

reseaux_exer04_02.drawio
Représentation d'un réseau

Rappels

Port Forwarding

Le Port Forwarding, ou redirection de port, est une technique utilisée dans les réseaux informatiques pour diriger le trafic réseau entrant depuis un port spécifique d'un routeur ou d'un pare-feu vers un dispositif ou une machine particulière sur le réseau local. Cela permet à des services ou des applications situés à l'extérieur du réseau local d'accéder à des dispositifs internes spécifiques. En pratique, la redirection s’appuie sur le NAT/PAT du routeur : on mappe un port externe vers une IP/port interne.

Port de Destination : Chaque service ou application réseau utilise un port spécifique pour communiquer. Par exemple, le port 80 est généralement utilisé pour le trafic HTTP (pages web), tandis que le port 22 est utilisé pour le trafic SSH (accès sécurisé à distance).

Routeur ou Pare-feu : Un routeur ou un pare-feu est placé entre le réseau local (LAN) et Internet (WAN). Lorsqu'un paquet de données arrive sur le routeur depuis Internet, le routeur examine le port de destination du paquet.

Redirection de Port : Si le routeur est configuré pour le Port Forwarding, il peut rediriger le trafic entrant arrivant sur un port particulier vers une machine spécifique sur le réseau local. Cela signifie que lorsque le routeur reçoit un paquet sur ce port, il le transmet à la machine interne associée.

Exemple : Supposons que vous ayez un serveur web (site web) sur une machine dans votre réseau local. Vous pouvez configurer le Port Forwarding pour rediriger le trafic HTTP (port 80) arrivant sur votre routeur vers cette machine. Ainsi, lorsque quelqu'un depuis Internet accède à votre adresse IP publique avec un navigateur, le routeur redirige ce trafic vers le serveur web interne, permettant ainsi l'accès au site web.

Sécurité : Le Port Forwarding peut être un moyen pratique d'accéder à des services internes depuis l'extérieur, mais il doit être configuré avec soin pour éviter les risques de sécurité. Il est important de rediriger uniquement les ports nécessaires et de sécuriser les dispositifs internes contre les menaces potentielles.

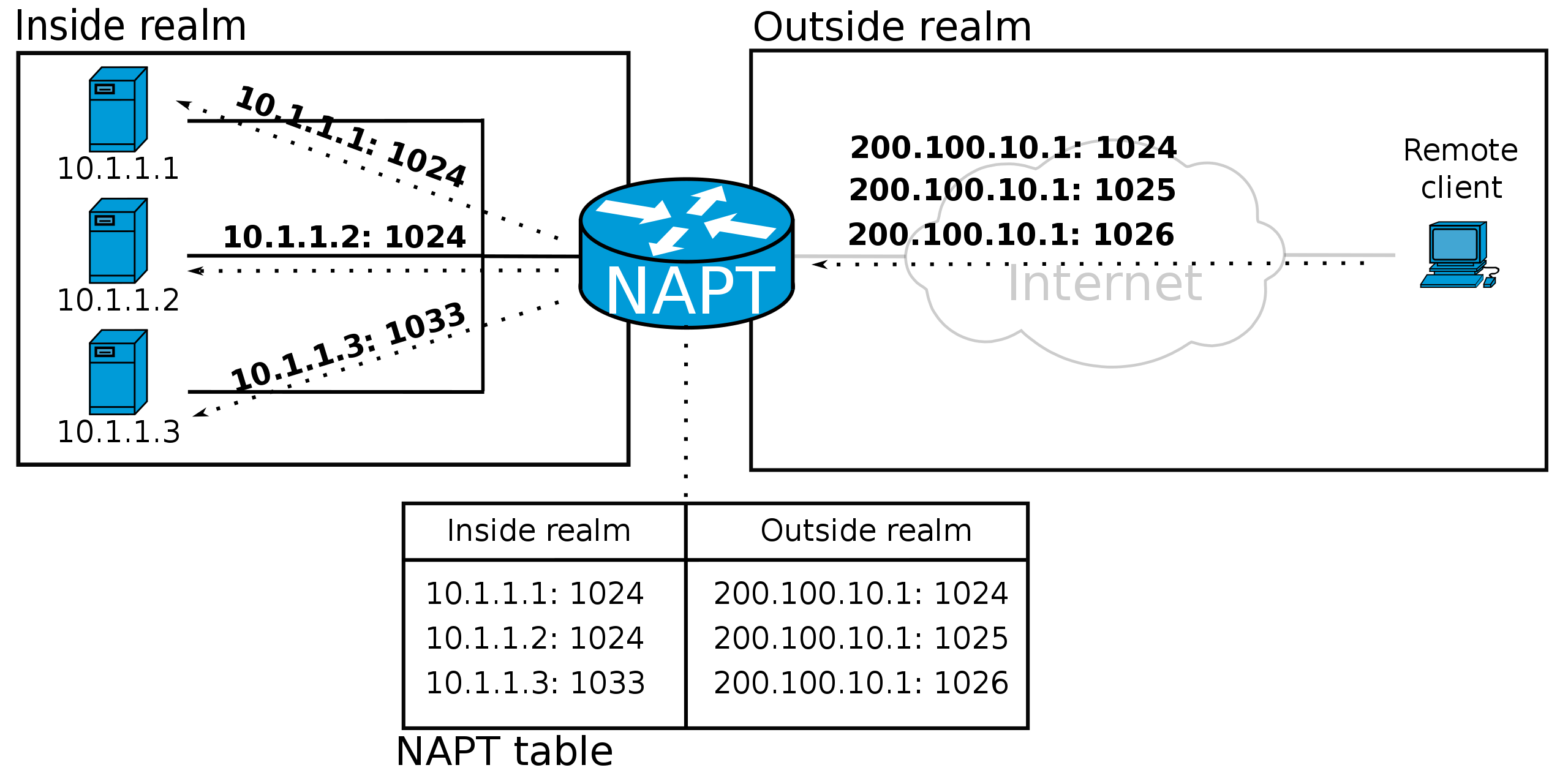

2560px-NAPT-en.svg
