Cours 07 - Les sous-réseaux & logiciel de design réseau

Objectifs

• Connaître les bases des sous-réseaux (concepts, utilité, notation CIDR).
• Être capable de calculer et d’appliquer un masque de sous-réseau en fonction des besoins en adresses IP
• Bien utiliser un logiciel de design réseau

Déroulement

• Introduction au cours
• Présentation des sous-réseaux
• Exercice 07
• Conclusion

Les sous-réseaux

Télécharger la présentation: reseaux_pres07.pptx
Vidéo de la présentation

Explication des sous-réseaux et des masques de sous-réseaux

Petite ressource vidéo intéressante

Sous-réseaux (subnets) :
Un sous-réseau, ou "subnet", est une partie d'un réseau plus grand qui a été divisée en segments plus petits pour des raisons de gestion et de performance. L'idée principale derrière le sous-réseautage est de séparer le réseau en sections plus petites, ce qui permet de mieux gérer le trafic réseau, d'améliorer la sécurité et d'optimiser les ressources.

Calcul du masque de sous-réseau :

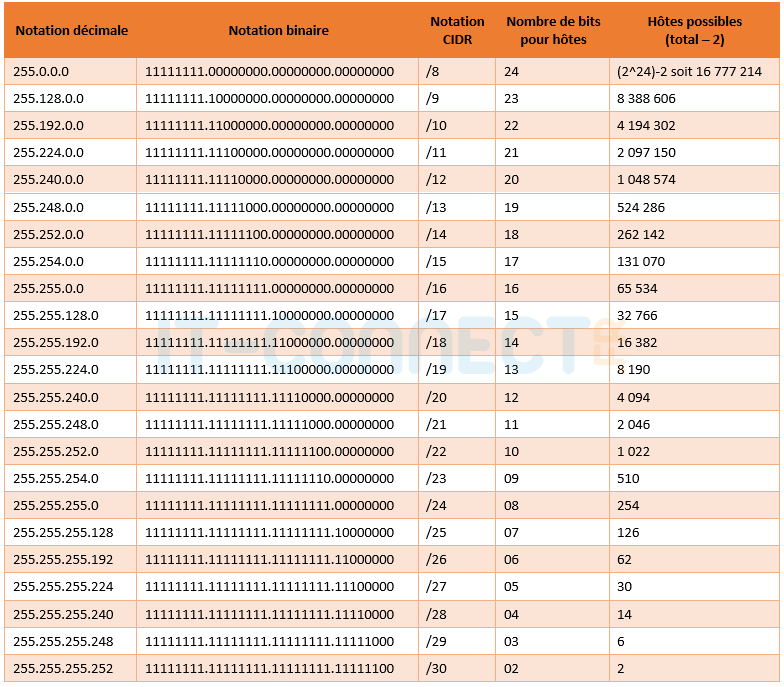

Un masque de sous-réseau est utilisé pour indiquer quelle partie de l'adresse IP identifie le réseau et quelle partie identifie l'hôte. Un masque de sous-réseau est souvent représenté en notation CIDR (Classless Inter-Domain Routing), par exemple /24.

Pour calculer un masque de sous-réseau, vous devez savoir combien d'adresses IP sont nécessaires pour chaque sous-réseau. Voici comment procéder :

1. Déterminez le nombre de sous-réseaux nécessaires : supposez que vous devez diviser un réseau en plusieurs sous-réseaux. Chaque sous-réseau aura besoin d'un certain nombre d'adresses IP.
2. Utilisez la formule pour le nombre d'hôtes :
   Pour déterminer le nombre de bits à utiliser pour les hôtes dans un sous-réseau, utilisez la formule :
   [
   2^n - 2 \geq \text{nombre d'hôtes nécessaires}
   ]
   où (n) est le nombre de bits réservés pour les adresses d'hôtes (les bits qui ne sont pas utilisés pour le réseau).
3. Calculez le masque de sous-réseau :
   Convertissez le nombre total de bits utilisés pour les adresses réseau en notation CIDR. Par exemple, si vous utilisez 24 bits pour l'adresse réseau (comme c'est courant dans de nombreux réseaux locaux), le masque de sous-réseau serait /24, ce qui équivaut à 255.255.255.0.
4. Exemple concret :
   Supposons que vous avez un réseau avec l'adresse IP 192.168.1.0/24 et que vous voulez diviser ce réseau en 4 sous-réseaux.
   • Le nombre de sous-réseaux requis est 4.
   • Le nombre d'adresses IP nécessaires pour chaque sous-réseau est de 64 (256 adresses totales divisées par 4 sous-réseaux).
   • Chaque sous-réseau utilise 6 bits pour les hôtes (2^6 = 64).
   • Le nombre de bits pour le réseau est donc 26 (32 bits totaux moins les 6 bits pour les hôtes).
   • Le masque de sous-réseau en notation CIDR est /26, équivalent à 255.255.255.192.

En résumé

Pour diviser un réseau en sous-réseaux, vous ajustez le masque de sous-réseau en fonction du nombre de sous-réseaux et d'adresses IP nécessaires pour chaque sous-réseau.

• Si les bits de la partie hôte sont tous à 0, on retrouve le numéro de réseau
• Si les bits de la partie hôte sont tous à 1, on retrouve l’adresse de diffusion

Par exemple, l’adresse 192.168.1.0 /24 représente un réseau

• L’adresse 192.168.1.255 représente son adresse de diffusion
• La plage d’adresse IP disponible est 192.168.1.1 à 192.168.1.254

Normalement, on utilise la première adresse de la plage pour la passerelle par défaut => le routeur!

Si on a l’adresse d’un hôte et qu’on effectue l’opérateur ET avec le masque de sous-réseau, on obtient l’adresse de réseau

• Par exemple, l’hôte à l’adresse 192.168.1.23 /24 appartient au réseau 192.168.1.0 /24
• Donc, les hôtes à l’adresse 192.168.1.23 /24 et 192.168.1.59 /24 sont sur le même réseau!

Lien avec le reste du cours

La maîtrise du sous-réseautage prépare directement :

• à la configuration de DHCP (distribution automatique d’adresses IP),
• à la mise en place de VLAN (segmentation logique du réseau),
• au dépannage avec Wireshark (identifier rapidement le sous-réseau d’une trame).
