Cours 03 - Modèles OSI / TCP/IP & domaines de diffusion / collision
Table des matières
Objectifs
- Connaître le modèles OSI et TCP/IP
- Appliquer les modèles et notions vus à l'analyse de situations réseau.
- Comprendre les notions de domaines de collision et de diffusion et la différences entre ceux-ci.
Déroulement
- Introduction au cours
- Présentation Modèle OSI & TCP/IP & Domaines de collision/diffusion
- Exercice 03
- Conclusion
Présentation Modèle OSI & TCP/IP & Domaines de collision / diffusion
À télécharger: reseaux_pres03.pptx
Écoutez la vidéo: Vidéo de présentation

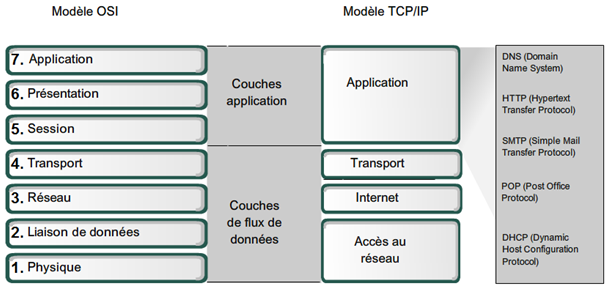

Modèle OSI & TCP/IP
Le modèle OSI et le modèle TCP/IP sont deux cadres conceptuels qui aident à comprendre comment les données sont transmises sur un réseau. Voici une explication simple des différences entre les deux :
1. Le modèle OSI
- Définition : OSI signifie "Open Systems Interconnection". C'est un modèle théorique en 7 couches qui décrit les différentes étapes que les données doivent traverser pour être transmises d'un appareil à un autre sur un réseau.

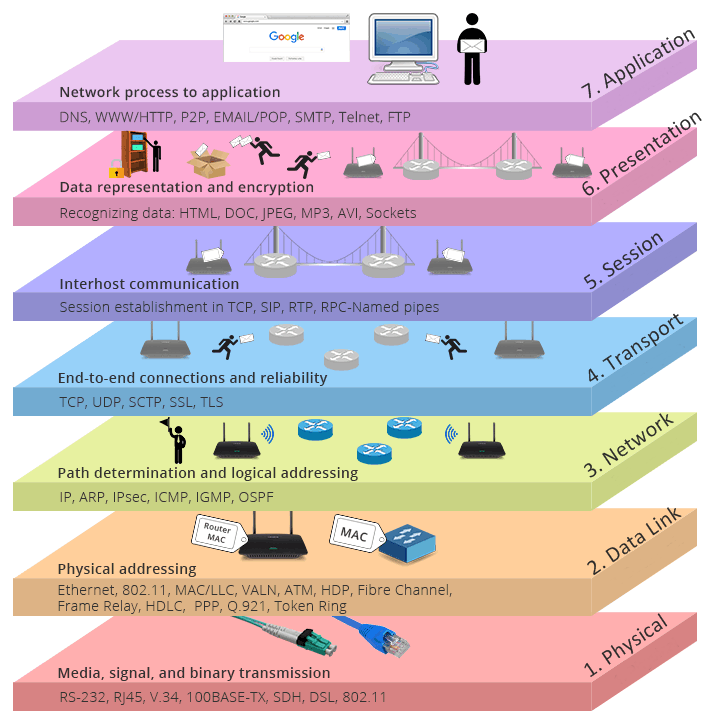

- Les 7 couches :
- Physique : Transmet les bits sur le support physique (câbles, etc.).
- Liaison de données : Gère la communication entre deux appareils sur le même réseau local.
- Réseau : Détermine le chemin que les données prendront pour atteindre leur destination (exemple : IP).
- Transport : Gère la transmission des données, en s'assurant qu'elles arrivent en ordre et sans erreurs (exemple : TCP).
- Session : Gère les sessions de communication entre deux appareils.
- Présentation : Traduit les données entre le format de l'application et le réseau.
- Application : Interface pour les applications réseau (exemple : HTTP pour les pages web).
2. Le modèle TCP/IP
- Définition : TCP/IP, qui signifie "Transmission Control Protocol/Internet Protocol", est un modèle pratique en 4 couches qui est utilisé pour la communication sur Internet et la plupart des réseaux. Ce modèle est à la base de l'Internet.
- Les 4 couches :
- Accès réseau (ou couche liaison) : Combine les couches physique et liaison de données du modèle OSI.
- Internet : Correspond à la couche réseau du modèle OSI, gérant les adresses IP et le routage.
- Transport : Similaire à la couche transport du modèle OSI, gère la fiabilité de la transmission (exemple : TCP).
- Application : Combine les couches application, présentation, et session du modèle OSI, fournissant les protocoles que les applications utilisent pour communiquer (exemple : HTTP, FTP).
Différences principales :
- Nombre de couches : Le modèle OSI a 7 couches, tandis que le modèle TCP/IP en a 4.
- Usage : Le modèle OSI est surtout utilisé comme un outil éducatif pour comprendre les réseaux, alors que le modèle TCP/IP est le modèle utilisé dans la pratique pour Internet et les réseaux actuels.
- Conception : OSI est plus théorique, tandis que TCP/IP est basé sur des protocoles spécifiques utilisés dans la communication réseau réelle.
En résumé, le modèle OSI est un cadre conceptuel détaillé et structuré pour comprendre comment les données traversent un réseau, tandis que le modèle TCP/IP est un cadre plus pratique et utilisé pour guider le fonctionnement de l'Internet et des réseaux modernes.
Ressources supplémentaires
Domaines de collision / diffusion
En réseau informatique, un domaine de collision et un domaine de diffusion sont deux concepts importants qui concernent la manière dont les données sont transmises et reçues dans un réseau.
1. Domaine de collision :
- Un domaine de collision est une section d'un réseau Ethernet où les données envoyées par deux dispositifs peuvent entrer en collision si elles sont envoyées simultanément. Dans ce domaine, tous les dispositifs partagent le même support physique pour transmettre les données, ce qui signifie qu'une seule transmission peut avoir lieu à un moment donné.
- Les collisions étaient courantes dans les réseaux utilisant des hubs, car les hubs envoient les données reçues à tous les ports, créant un environnement où les collisions sont possibles si deux appareils essaient de communiquer en même temps.
- Les commutateurs (switches) ont largement réduit les domaines de collision, car chaque port sur un commutateur constitue son propre domaine de collision, permettant ainsi plusieurs transmissions simultanées sans risque de collision.
2. Domaine de diffusion :
- Un domaine de diffusion, quant à lui, est une portion du réseau où un message de diffusion (broadcast) envoyé par un dispositif est reçu par tous les autres dispositifs du réseau local (LAN).
- Tous les dispositifs dans un même domaine de diffusion reçoivent ces messages de diffusion, qu’ils en aient besoin ou non, ce qui peut potentiellement entraîner une surcharge du réseau si trop de messages de diffusion sont envoyés.
- Les routeurs sont utilisés pour limiter les domaines de diffusion en séparant les différents segments du réseau. Ainsi, les messages de diffusion ne passent pas d'un segment à l'autre, réduisant le risque de surcharge dans les grandes infrastructures réseau.
En résumé, un domaine de collision concerne la gestion des collisions lors de l'envoi de données sur le même support physique, tandis qu'un domaine de diffusion se réfère à la zone dans laquelle les messages de diffusion sont reçus par tous les dispositifs connectés.
